Home :: Game Boy Database :: Super Game Boy (SGB)

SGB: [iceboy] #6

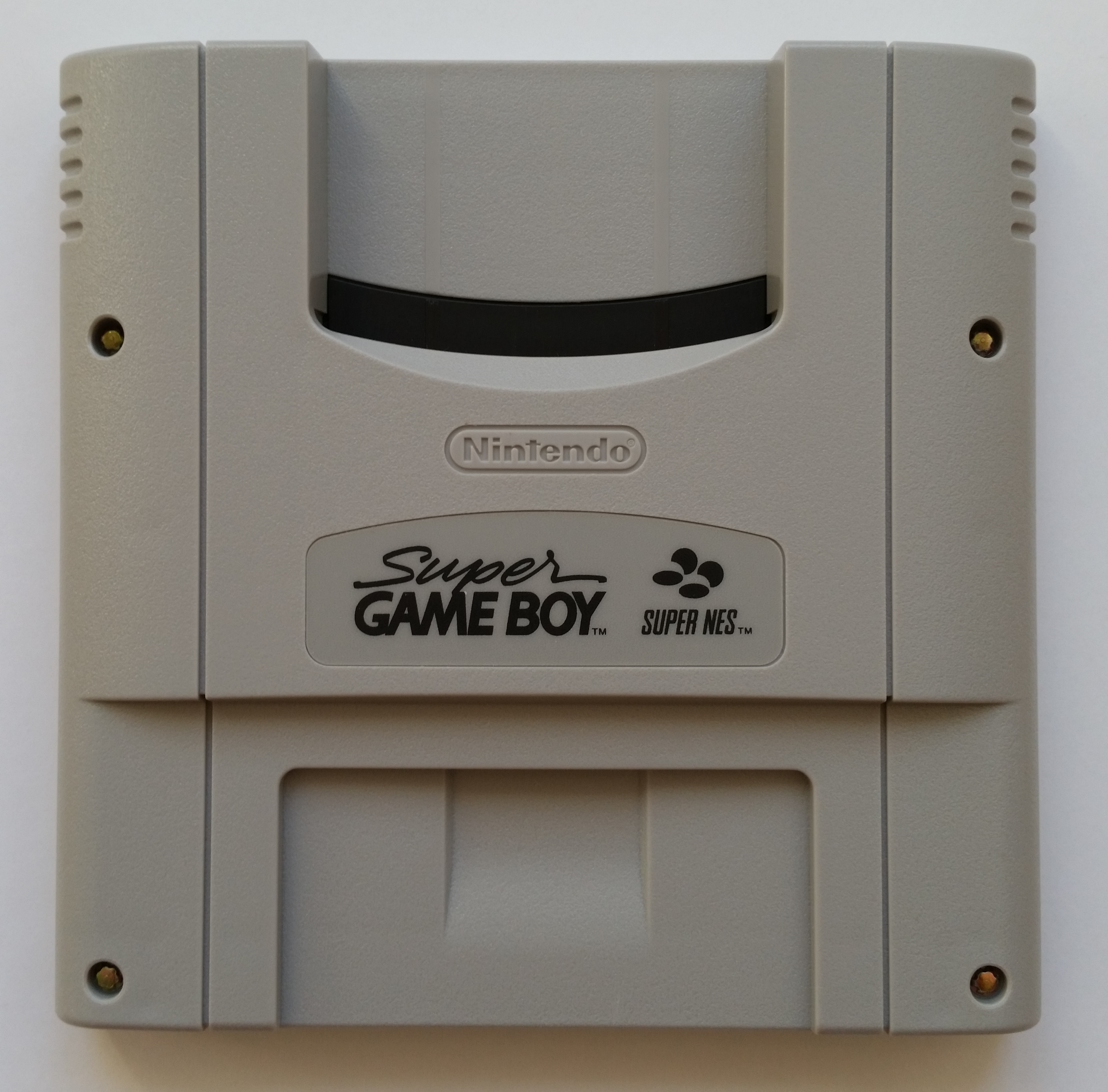

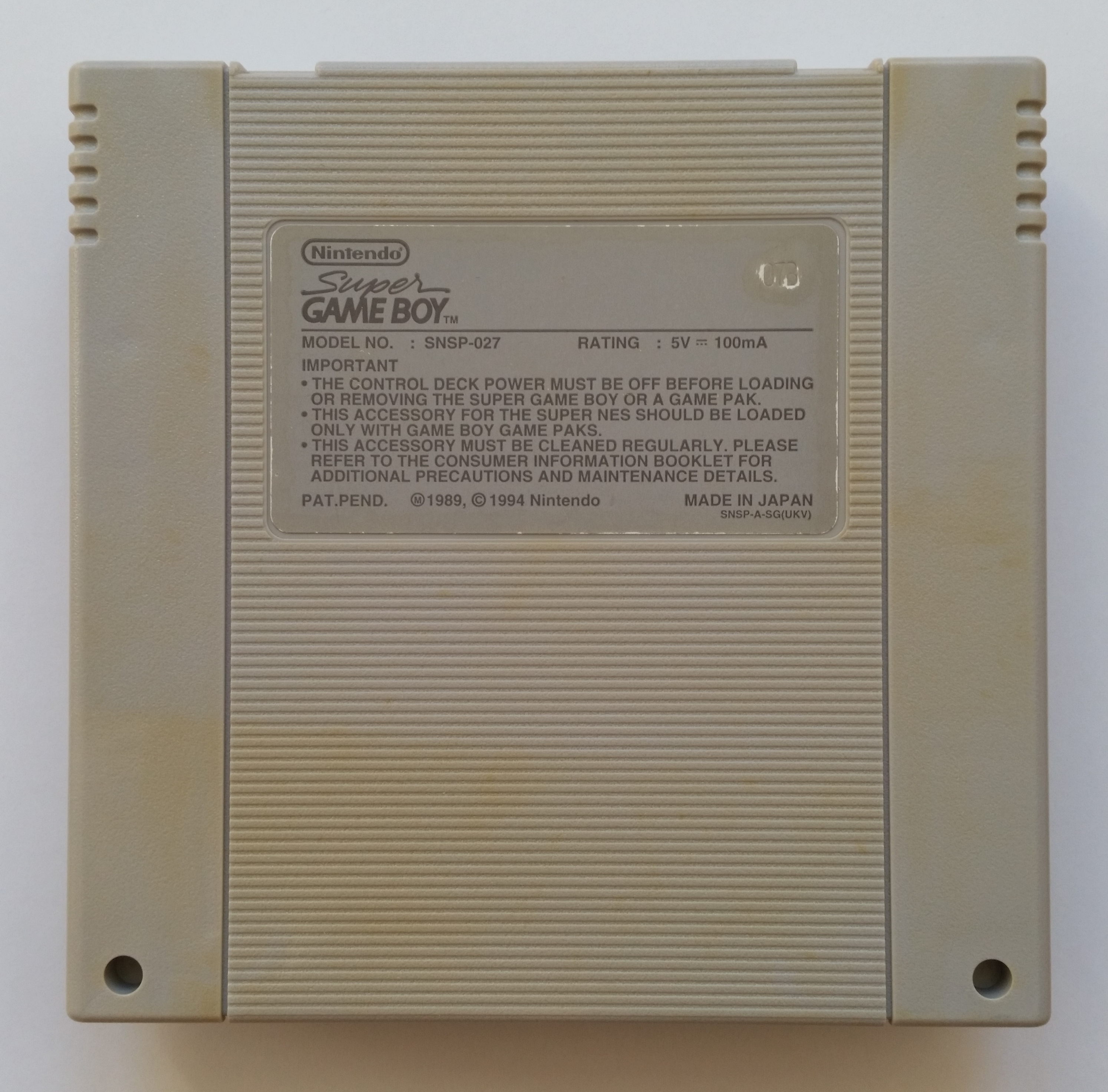

Front side of Super Game BoyBack side of Super Game Boy

Stamp on sticker
07B

Mainboard

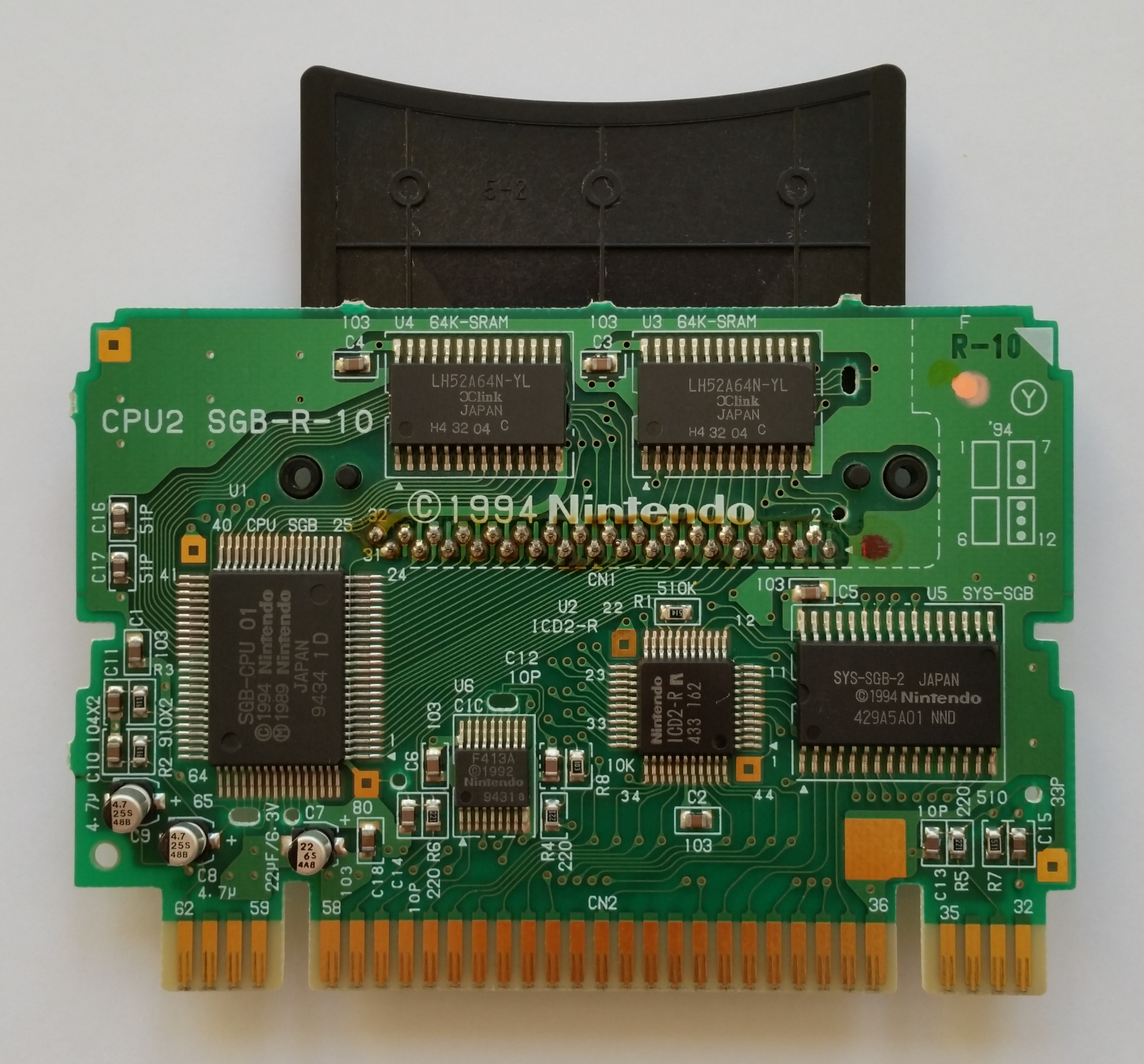

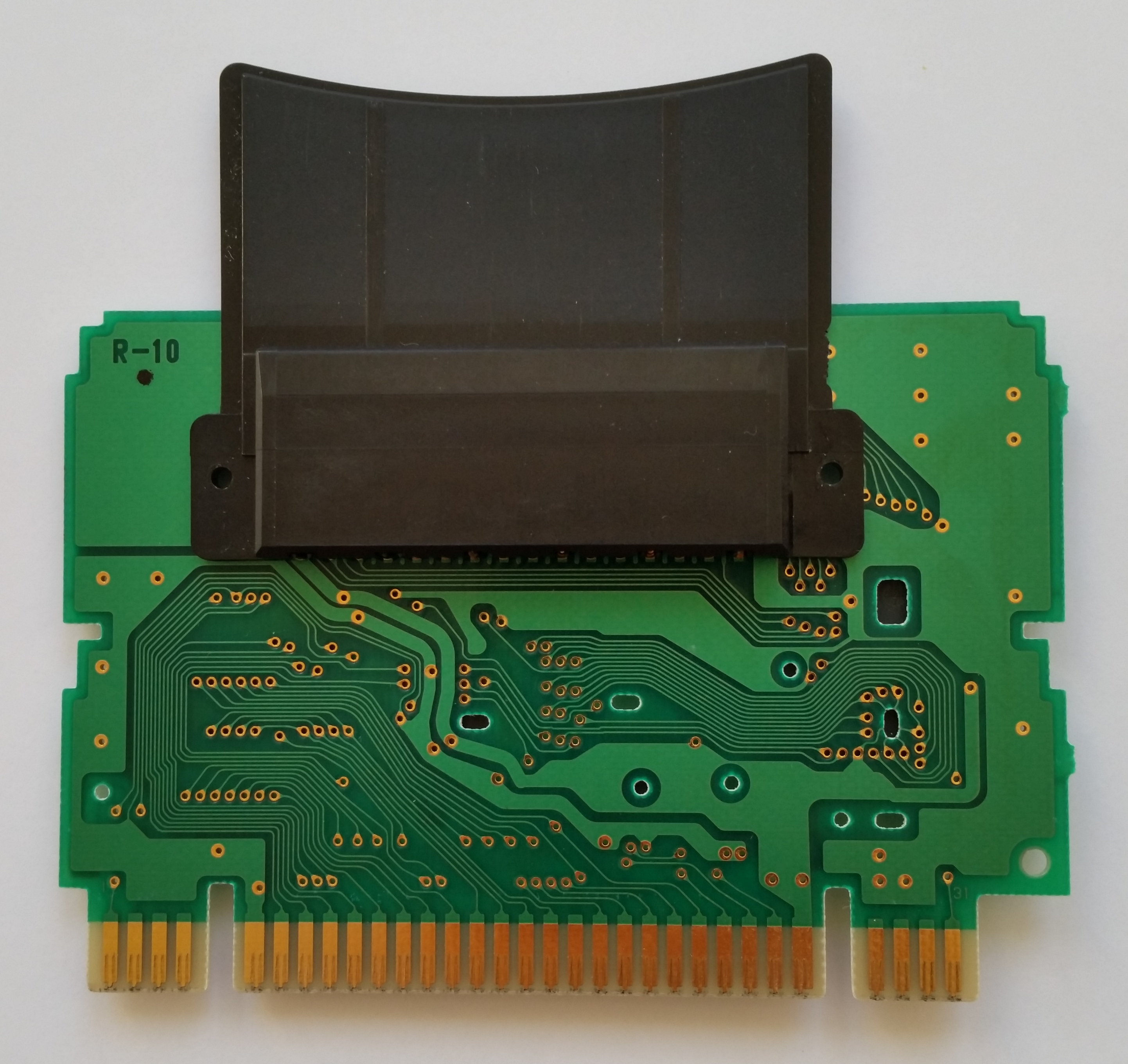

Front side of Super Game Boy circuit boardBack side of Super Game Boy circuit board

Board type
SGB-R-10
Manufacture date
July/1994
Circled letter(s) on board
Y
Letter at top right
F

Chips

 ChipTypeManufacturerDateLabel
U1CPUSGB-CPU 01SharpWeek 34/1994
SGB-CPU-01
© 1994 Nintendo
Ⓜ 1989 Nintendo
JAPAN
9434 1 D
U2Host interfaceICD2-R?Week 33/1994
Nintendo
ICD2-R
433 162
U3Work RAMLH52A64N-YLCrosslink SemiconductorWeek 32/1994
LH52A64N-YL
Xlink
JAPAN
H4 32 04 C
U4Video RAMLH52A64N-YLCrosslink SemiconductorWeek 32/1994
LH52A64N-YL
Xlink
JAPAN
H4 32 04 C
U5ROMSYS-SGB-2?Week 29/1994
SYS-SGB-2 JAPAN
© 1994 Nintendo
429A5A01 NND
U6CICF413ASharpWeek 31/1994
F413A
© 1992
Nintendo
9431 a

Notes

none

Misc

CPU works
yes
