Home :: Game Boy Database :: Super Game Boy 2 (SGB2)

SGB2: [iceboy] #1

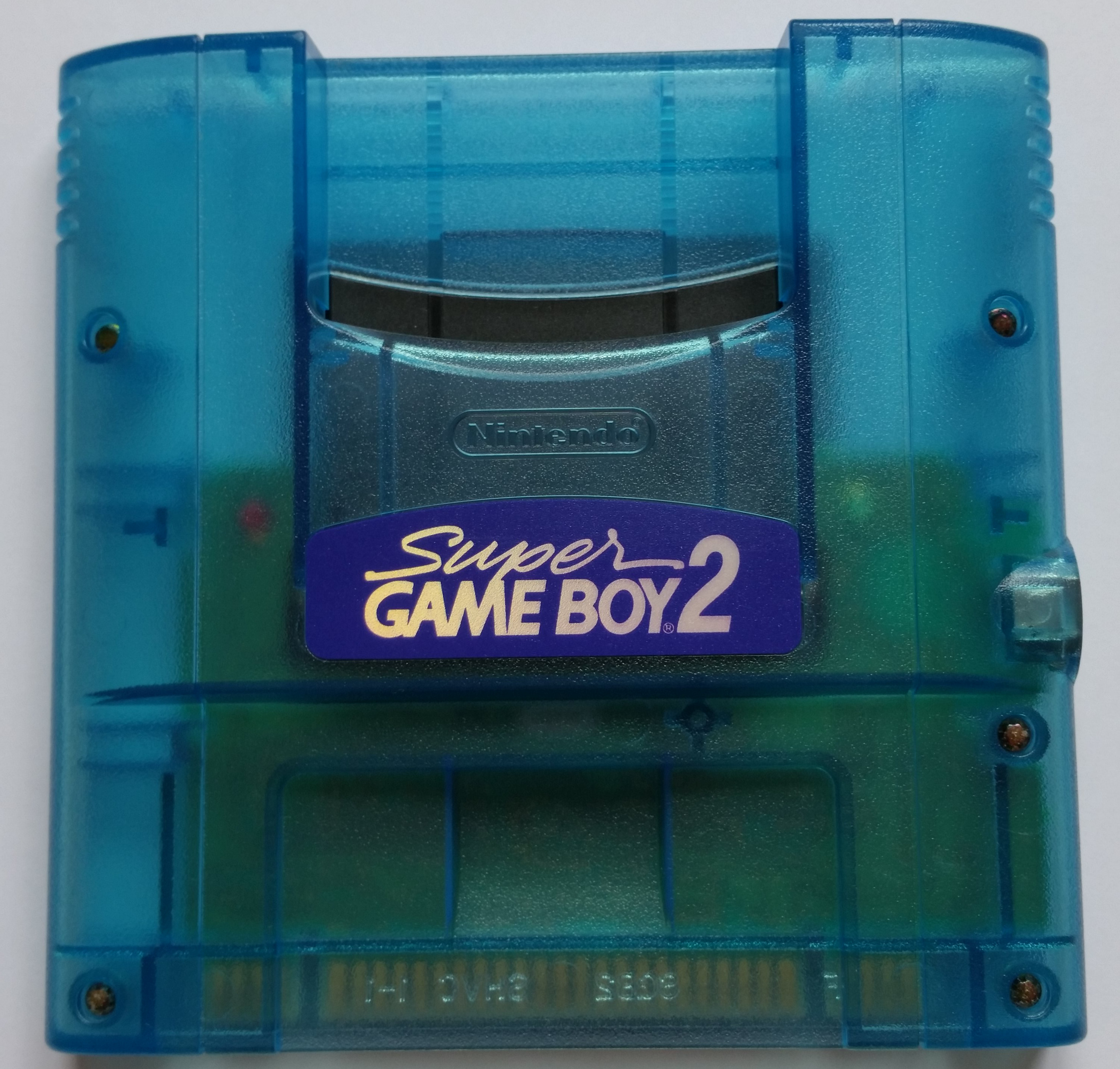

Front side of Super Game Boy 2Back side of Super Game Boy 2

Stamp on sticker
07
Color of cartridge slot
black

Mainboard

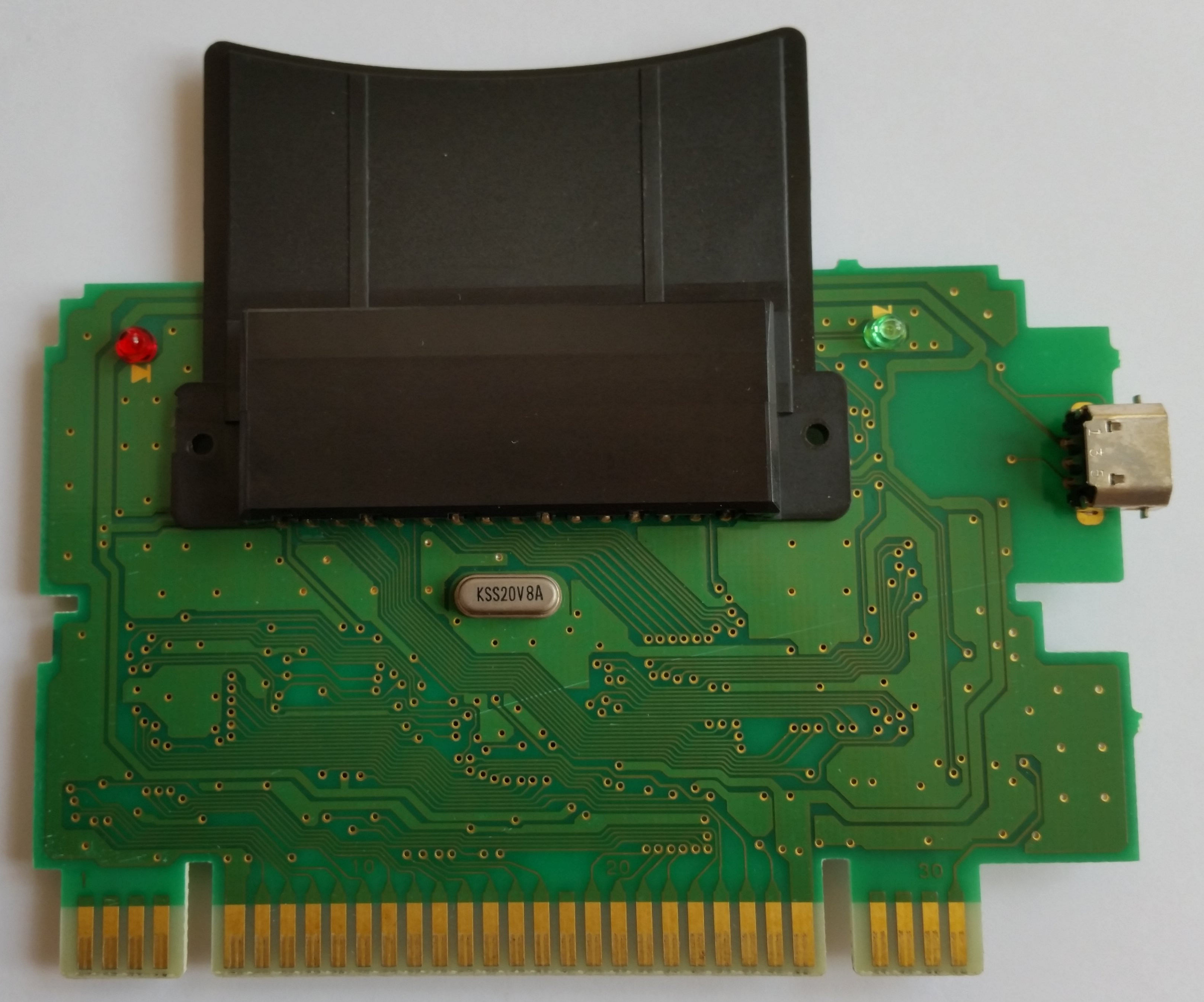

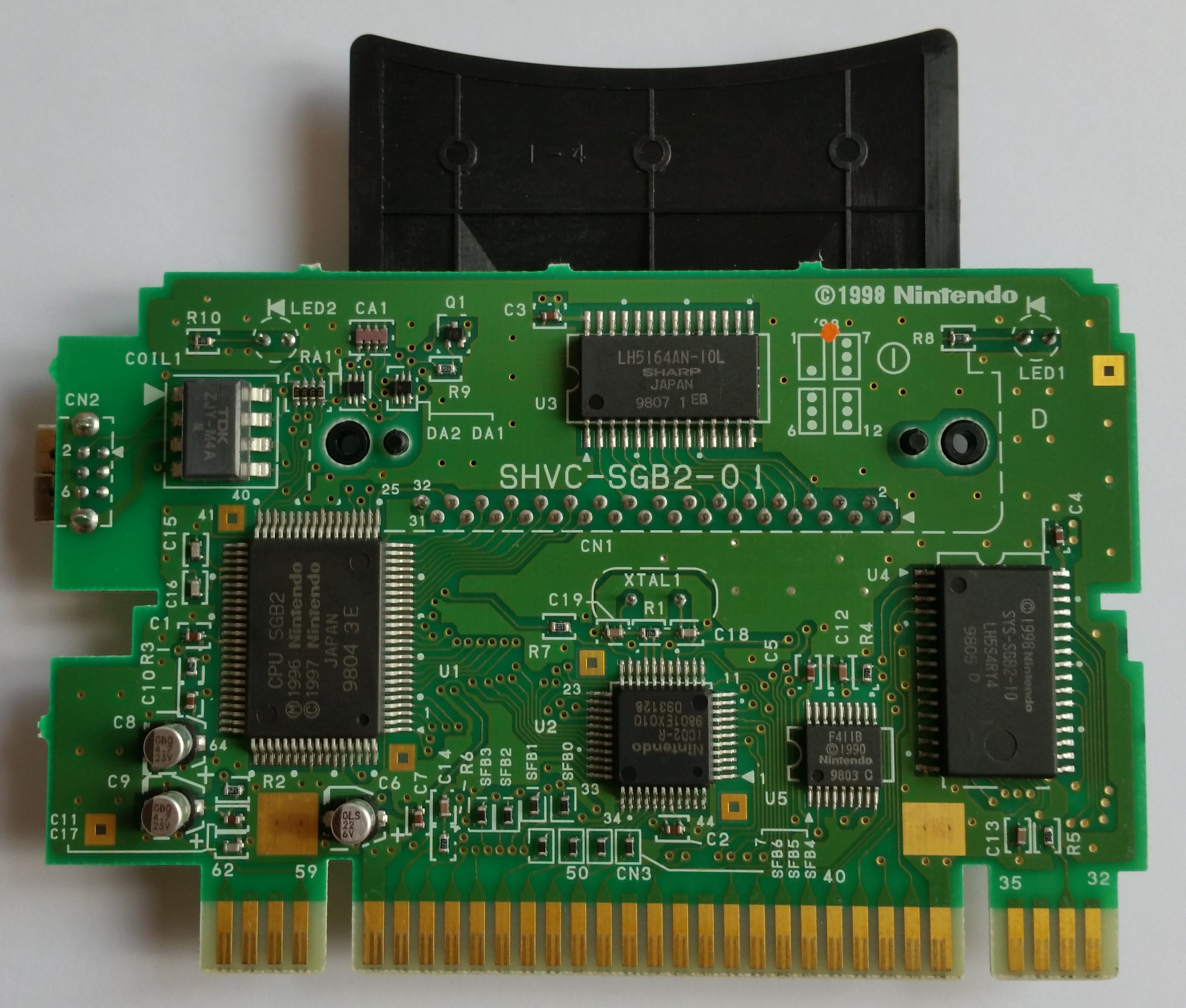

Front side of Super Game Boy 2 circuit boardBack side of Super Game Boy 2 circuit board

Board type
SHVC-SGB2-01
Manufacture date
February/1998
Circled letter(s) on board
I
Letter at top right
D

Chips

 ChipTypeManufacturerDateLabel
U1CPUCPU SGB2SharpWeek 4/1998
CPU SGB2
Ⓜ 1996 Nintendo
© 1997 Nintendo
JAPAN
9804 3 E
U2Host interfaceICD2-R?Week 1/1998
Nintendo
ICD2-R
9801EX010
D93128
U3Work RAMLH5164AN-10LSharpWeek 7/1998
LH5164AN-10L
SHARP
JAPAN
9807 1 EB
U4ROMSYS-SGB2-10SharpWeek 5/1998
© 1998 Nintendo
SYS-SGB2-10
LH5S4RY4
9805 D
U5CICF411BSharpWeek 3/1998
F411B
© 1990
Nintendo
9803 C
XTAL1CrystalKSS20VKinsekiJanuary/1998
KSS20V 8A
COIL1CoilZJY-M4ATDK?
TDK
ZJY-M4A
N

Notes

none

Misc

CPU works
yes
