CGB: [iceboy] #8 - CH23025921

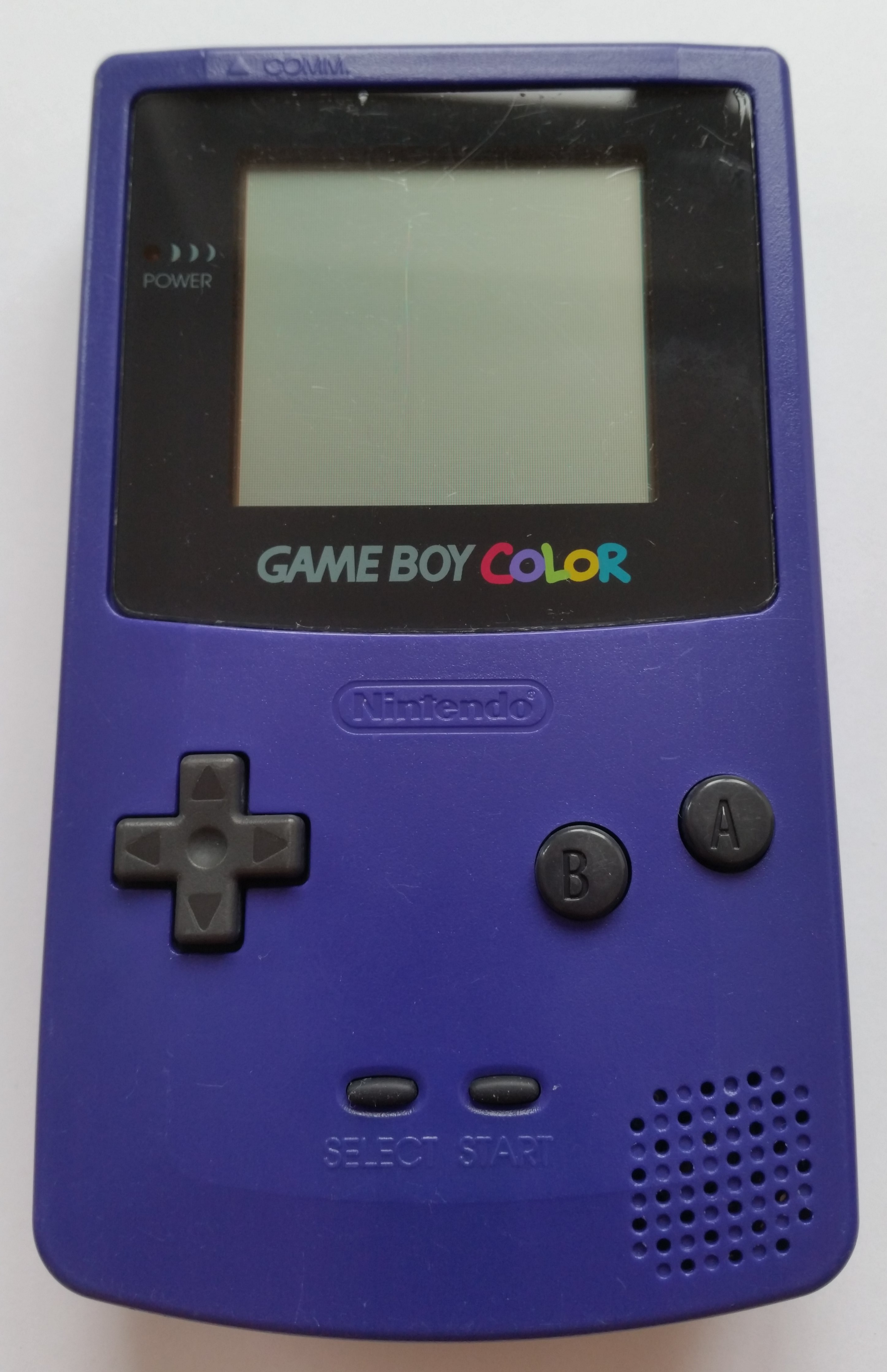

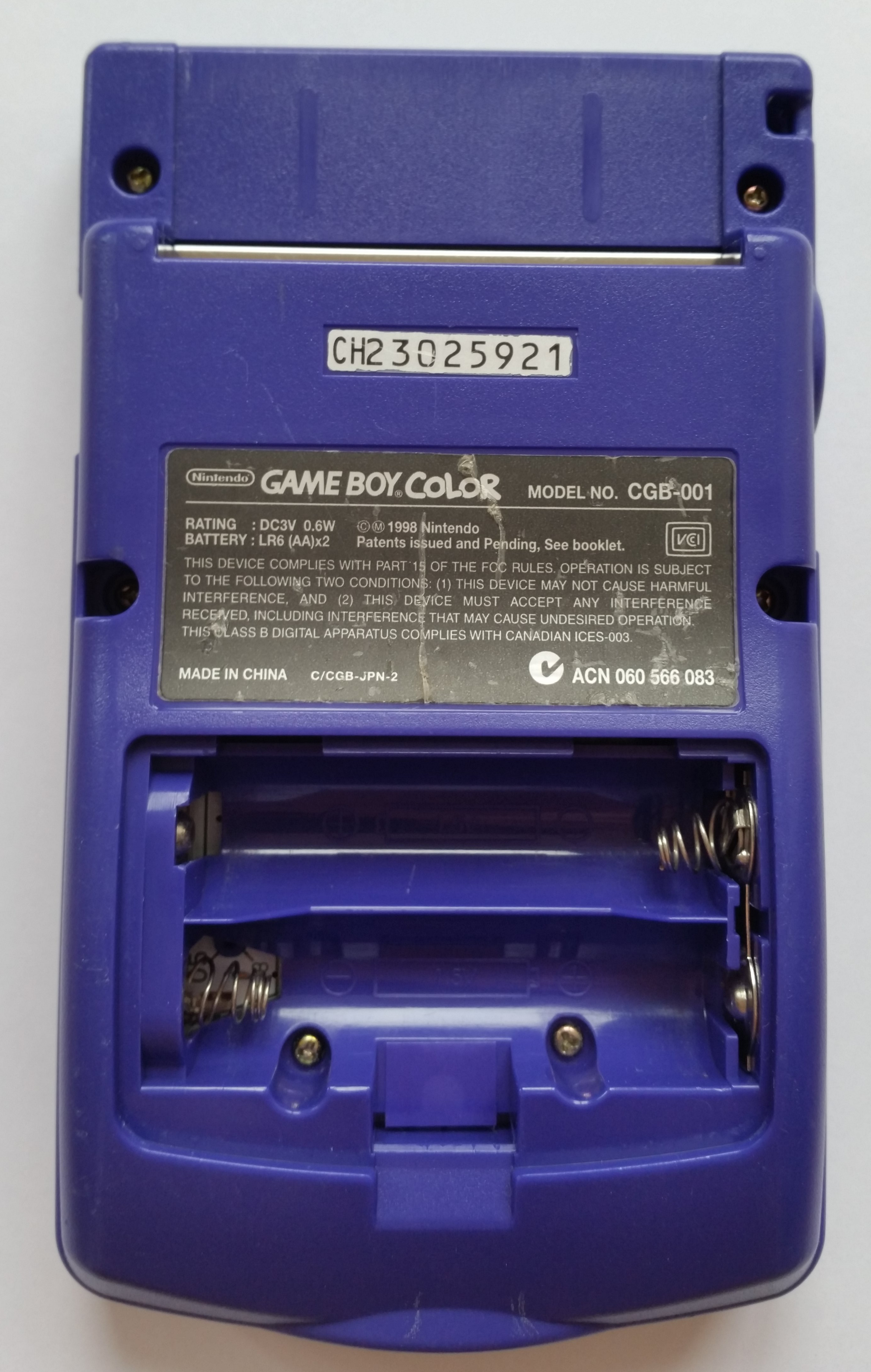

Front side of Game Boy ColorBack side of Game Boy Color

Color
grape
Release code
C/CGB-JPN-2
Assembly date
Week 7/2001

Mainboard

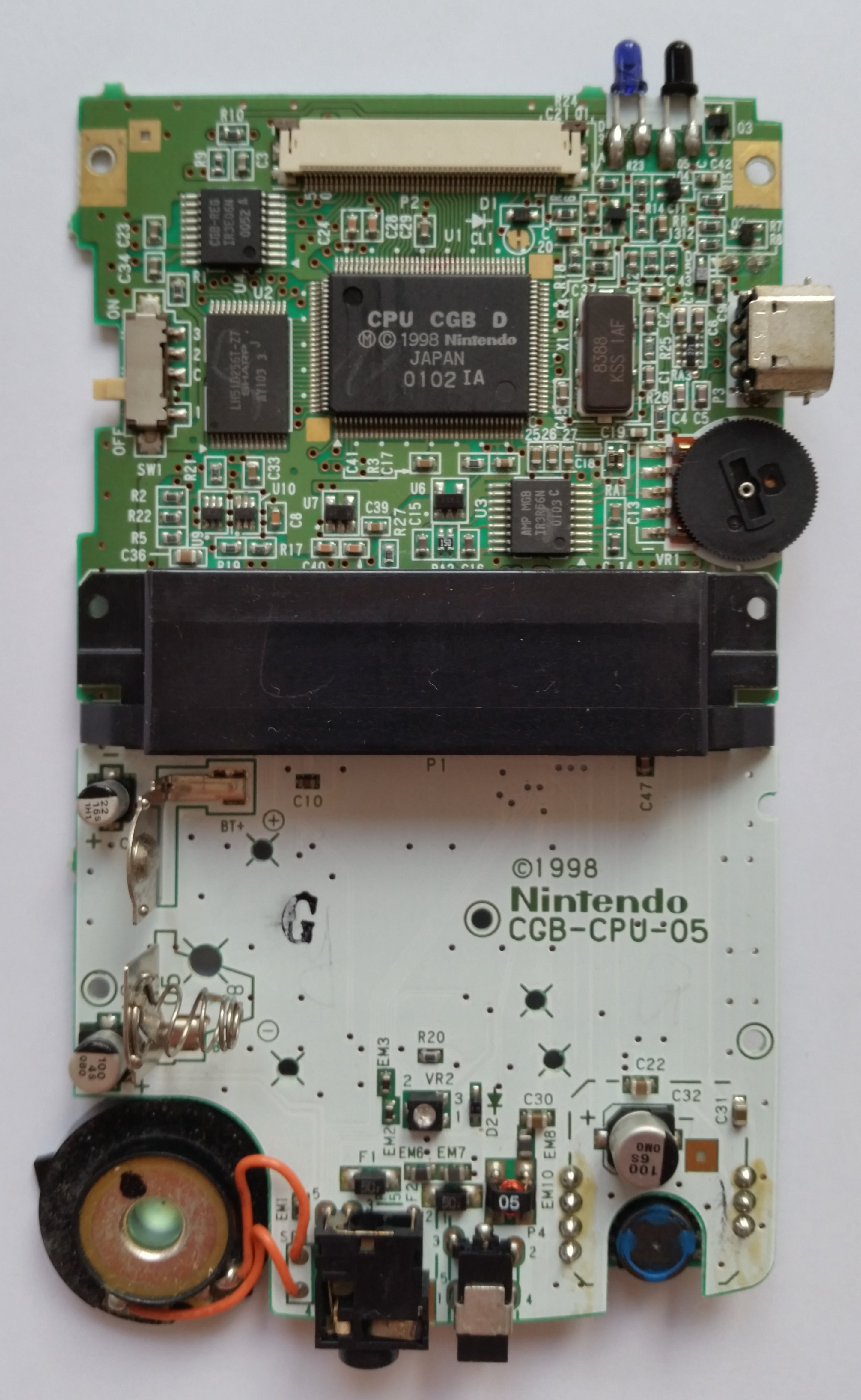

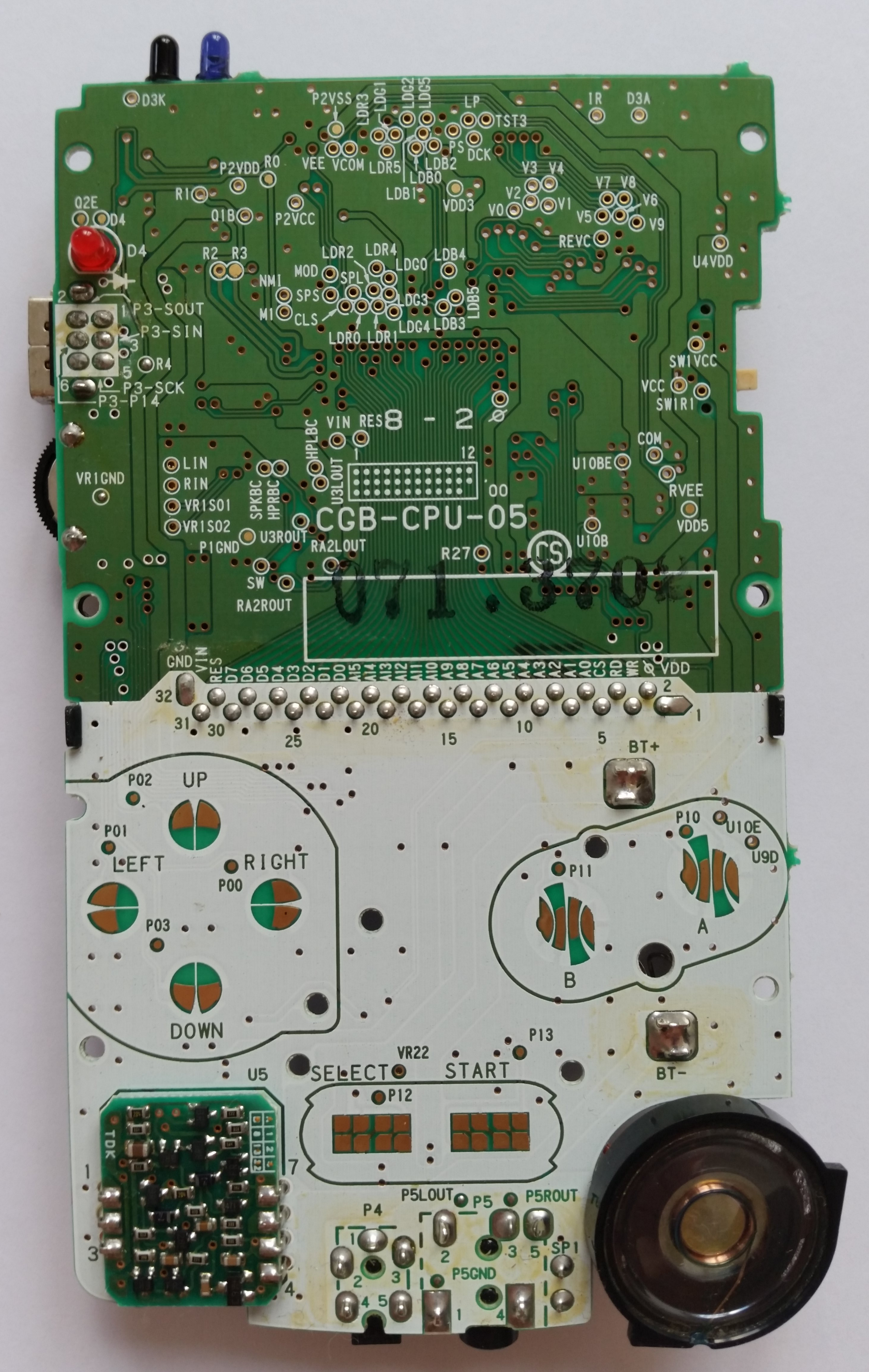

Front side of Game Boy Color circuit boardBack side of Game Boy Color circuit board

Board type
CGB-CPU-05
Manufacture date
December/2000
Number pair on front
8-2
Number pair on back
2-8
Stamp on board
071.3702
Circled letter(s) on board
CS
Extra stamp on front
-
Extra stamp on back
G

LCD Panel

Panel label
??????2DD01A 11H03487662

Chips

 ChipTypeManufacturerDateLabel
U1CPUCPU CGB DSharpWeek 2/2001
CPU CGB D
Ⓜ © 1998 Nintendo
JAPAN
0102 IA
U2Work RAMLH51D256T-Z7SharpWeek 3/2001
LH51D256T-Z7
SHARP
AY103 3 J
U3AmplifierIR3R56NSharpWeek 3/2001
AMP MGB
IR3R56N
0103 C
U4LCD RegulatorIR3E06NSharpWeek 52/2000
CGB-REG
IR3E06N
0052 A
X1Crystal8388 KSSKinsekiJanuary/2001
8388
KSS 1AF

Notes

- Battery cover was missing:
    -> Attached replica part

Misc

CPU works
yes
