Home :: Game Boy Database :: Game Boy Color (CGB)

CGB: [iceboy] #4 - CH17555009

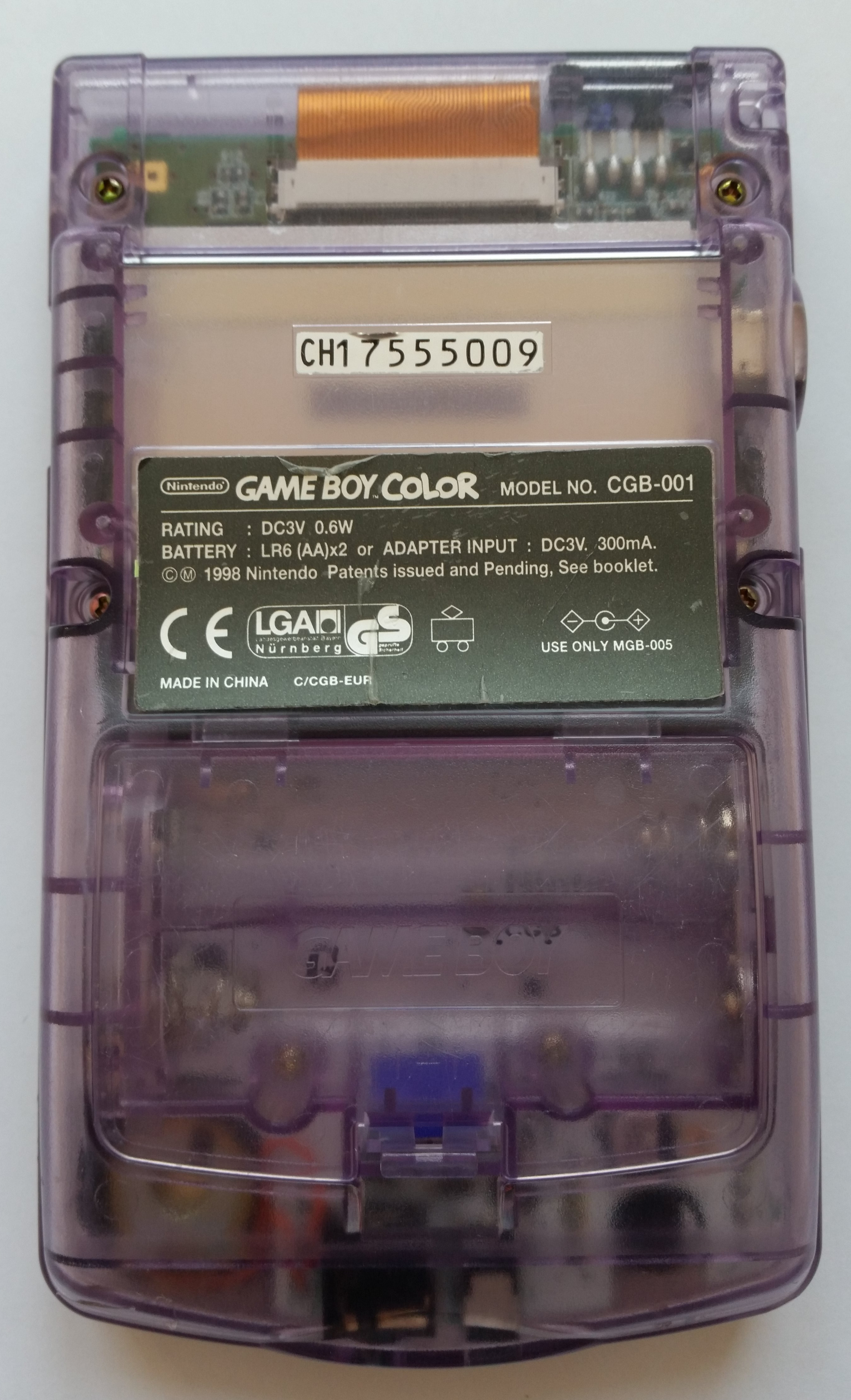

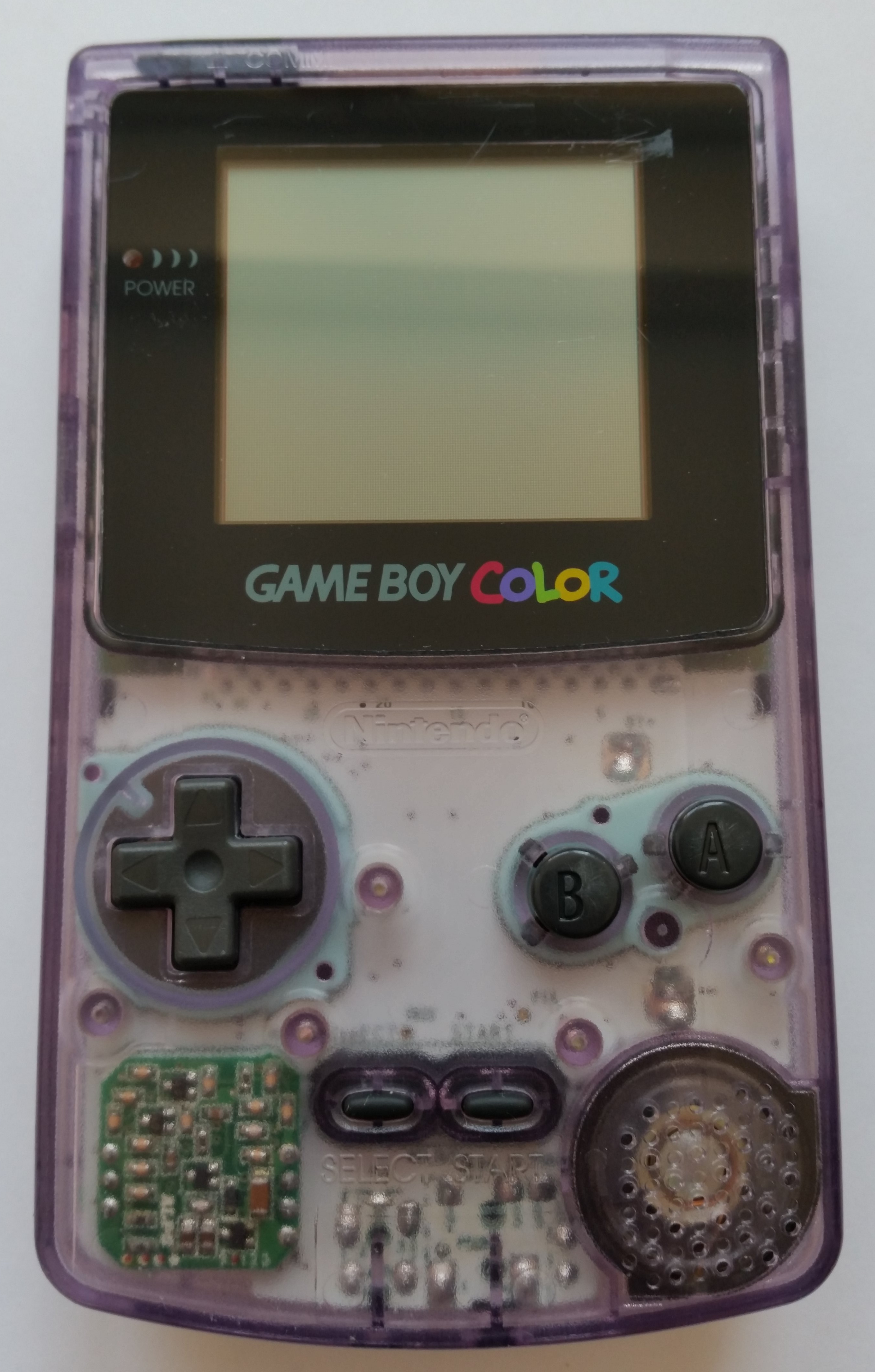

Front side of Game Boy ColorBack side of Game Boy Color

Color
atomic-purple
Release code
C/CGB-EUR
Assembly date
Week 35/2000

Mainboard

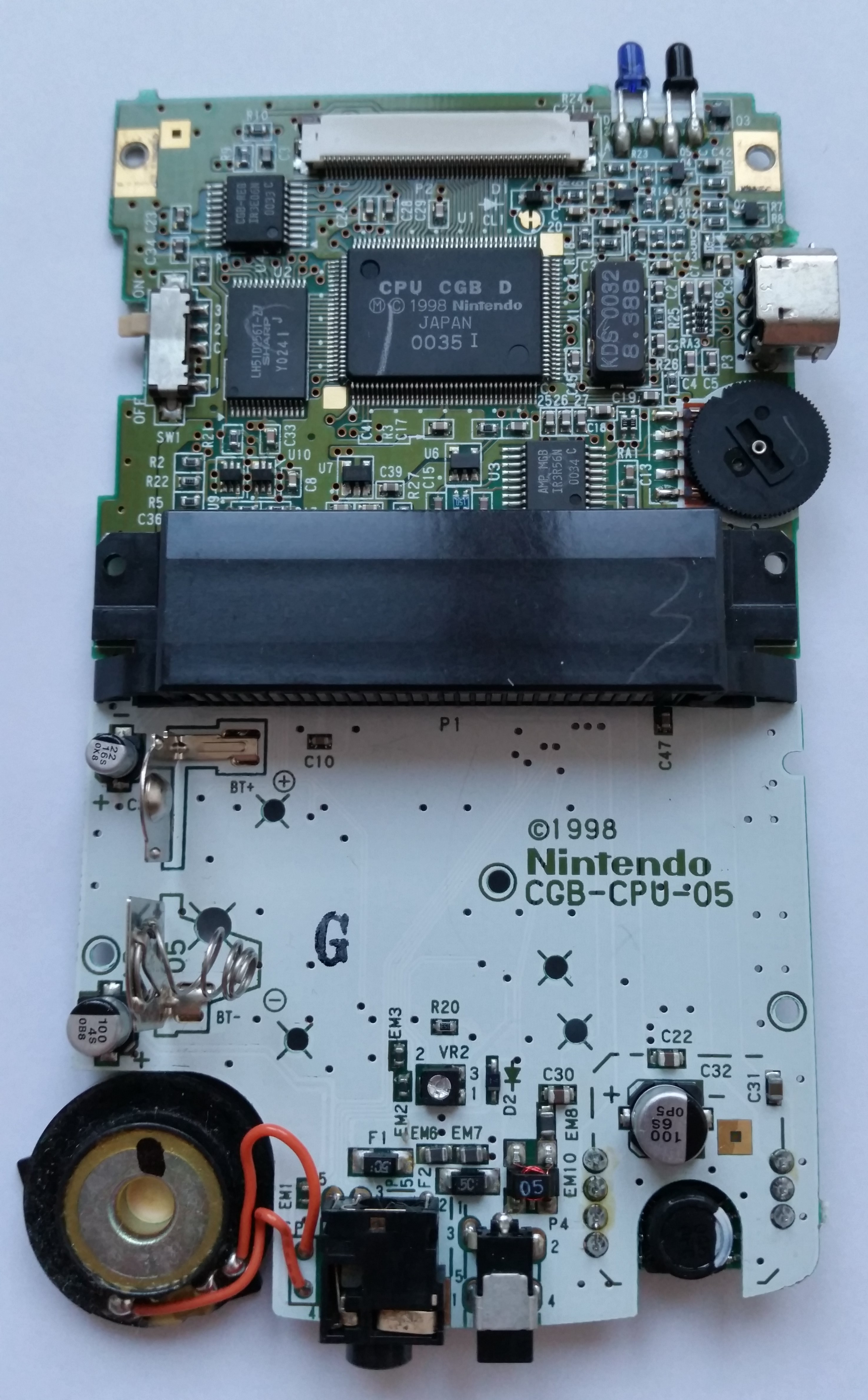

Front side of Game Boy Color circuit boardBack side of Game Boy Color circuit board

Board type
CGB-CPU-05
Manufacture date
August/2000
Number pair on front
9-1
Number pair on back
1-9
Stamp on board
350 3702
Circled letter(s) on board
CS
Extra stamp on front
-
Extra stamp on back
G

LCD Panel

Panel label
?????B2DD01 08S07125691

Chips

 ChipTypeManufacturerDateLabel
U1CPUCPU CGB DSharpWeek 35/2000
CPU CGB D
Ⓜ © 1998 Nintendo
JAPAN
0035 I
U2Work RAMLH51D256T-Z7SharpWeek 24/2000
LH51D256T-Z7
SHARP
Y024 I J
U3AmplifierIR3R56NSharpWeek 34/2000
AMP MGB
IR3R56N
0034 C
U4LCD RegulatorIR3E06NSharpWeek 33/2000
CGB-REG
IR3E06N
0033 C
X1CrystalKDS 8.388DaishinkuWeek 32/2000
KDS 0032
8.388

Notes

none

Misc

CPU works
yes
